Модельный ряд электротехнических напольных шкафов АРХИТЕКТ ООО «НЭР» представлен сборно-разборными и сварными конструкциями. Параметризированные модели корпусов позволяют в кратчайшие сроки реализовывать индивидуальные конструктивные решения с любым шагом размеров для сварных шкафов и с шагом 100 мм для сборно-разборных корпусов. Многообразие унифицированных элементов, а также простота и легкость сборки позволяет в максимально сжатые сроки подготовить к электрическому монтажу конфигурации шкафов любого назначения:
НКУ - низковольтные комплектные устройства любой степени сложности
УКРМ - установки компенсации реактивной мощности
ШРЗиА - шкафы релейной защиты и автоматики
ШТ - шкафы телемеханики
ШМ - шинные мосты и магистрали разнообразных форм
Защитные кожухи и корпуса
Рекомендации по выбору габаритных размеров шкафов АРХИТЕКТ.
| Высота, мм | Глубина, мм | Ширина, мм | Область применения |
| 1800 2000 2200 |
400 | 400 | ШК |
| 600 | ВРУ, ШК, РЩ | ||
| 800 | ВРУ, ШК, РЩ | ||
| 1000 | ВРУ, РЩ | ||
| 600 | 300 | ШШП, ШМ | |
| 400 | ВРУ, ШК, РЩ, ШОЛ, ШКП | ||
| 500 | ВРУ, ШК, РЩ, ШОЛ, ШКП | ||
| 600 | ВРУ, ШК, РЩ, ШОЛ, ШКП, ШВ, ШРЗиА, ШТ, ШС | ||
| 700 | ВРУ, ШК, РЩ, ШВ, ШС, УКРМ | ||
| 800 | ВРУ, ШК, РЩ, ШВ, ШС, ШОЛ, ШРЗиА, ШТ | ||
| 1000 | ВРУ, РЩ, ШВ, ШС, ШОЛ, ШРЗиА, ШТ | ||
| 1200 | ШВ, ШС | ||
| 800* | 300 | ШШП, ШМ | |
| 400 | ШОЛ, ШКП | ||
| 500 | ШОЛ, ШКП | ||
| 600 | ШВ, ШОЛ, ШКП, ШРЗиА, ШТ, ШС | ||
| 700 | ШВ, ШС, УКРМ | ||
| 800 | ВРУ, ШК, РЩ, ШВ, ШС, ШОЛ, ШРЗиА, ШТ | ||
| 1000 | ВРУ, РЩ, ШВ, ШС, ШОЛ, ШРЗиА, ШТ | ||
| 1200 | ШВ, ШС |
*В случае необходимости применения шкафов глубиной свыше 800 мм рекомендуем использовать два шкафа на общем цоколе.
Шкафы АРХИТЕКТ комплектуются монтажными платами или рейками для установки оборудования, монтажными профилями, внутренними перегородками для формирования разделенных функциональных отсеков по форме внутреннего секционирования до 4b, доньями с индивидуальными или групповыми сальниками ввода кабелей для обеспечения повышенной степени защиты IP, специальными опорами для установки шинных держателей и прочими конструктивными элементами согласно технического задания. Все конструктивные элементы системы содержат единую крепежную перфорацию с общим шагом 25 мм, гарантирующую взаимозаменяемость монтажных частей любых изделий.
Двери, крыши, боковые стенки сборно-разборных шкафов, а также каркасы сварных шкафов стандартно окрашиваются порошковой полиэфирной краской шагрень в цвет RAL 7035, цоколи - в цвет RAL 9005. По запросу мы предоставляем возможность выбора любого цвета палитры RAL.
Мы производим электротехнические шкафы, не уступающие по своим характеристикам продукции Rittal, ABB, Schneider Electric, DKC, Elsteel и не требующие лицензии для сборки. Мы предлагаем оптимальные цены и разумные сроки поставки.

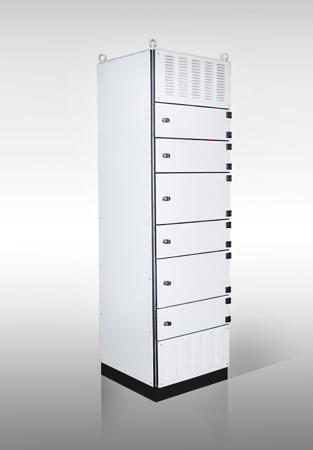

Шкаф АРХИТЕКТ легкосборный
Сборно-разборный напольный шкаф представляет собой легкособираемую конструкцию с основанием в виде сборного каркаса, сварного или сборного цоколя и комплекта монтажных элементов и профилей. С опцией установленного сейсмокомплекта шкафы обеспечивают сейсмостойкость 9 баллов по ГОСТ 30546.3-98. Поставляются в разобранном виде, что существенно снижает логистические затраты на доставку и хранение. Простота сборки конструкции позволяет в сжатые сроки подготовить к электрическому монтажу конфигурации шкафов необходимого назначения.
Степень защиты
IP (31) 54
Используемые материалы
Двери, крыши, боковые стенки – листовая сталь 1,5 мм.
Каркас, профили, рейки – оцинкованная сталь 2 мм.
Цоколь каркаса – листовая сталь 3 мм.
Внутренние перегородки – оцинкованная сталь 1 мм.
Покрытие
Внешние панели – порошковая полиэфирная краска RAL 7035.
Цоколь – порошковая полиэфирная краска RAL 9005.
Петли
Угол открывания до 180°.
Комплектность поставки
Корпус в базовом исполнении в комплекте
или в соответствии с техническим заданием.
Комплект метизов – 1 шт.
Кронштейны для транспортировки – рым-болты 4-6 шт.
Ключи для дверных замков – 1-2 комплекта.

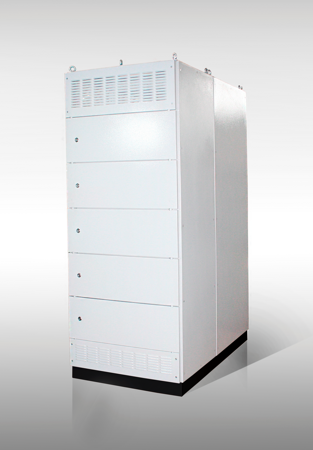

Сварной напольный шкаф представляет собой неразборную конструкцию с основанием в виде сваренного из стальных профилей каркаса с предустановленными внутри необходимыми монтажными элементами. Сварные шкафы обеспечивают сейсмостойкость 9 баллов по ГОСТ 30546.3-98 и реализованную степень защиты до IP65 по ГОСТ 14254-2015. На базе сварных шкафов возможна комплектация распределительных устройств со степенью внутреннего разделения до 4b по ГОСТ IEC 61439-1-2013. Шкафы поставляются полностью в собранном виде и не требуют каких-либо предварительных подготовительных работ перед электромонтажом.
Степень защиты
IP 65
Используемые материалы
Двери, крыши, боковые стенки – листовая сталь 1,5 мм.
Каркас – листовая сталь 2 мм.
Цоколь каркаса – листовая сталь 3 мм.
Внутренние перегородки – оцинкованная сталь 1 мм.
Покрытие
Внешние панели – порошковая полиэфирная краска RAL 7035.
Цоколь – порошковая полиэфирная краска RAL 9005.
Петли
Угол открывания до 130°.
Комплектность поставки
Корпус в базовом исполнении или в соответствии
с техническим заданием.
Кронштейны для транспортировки – рым-болты 4-6 шт.
Ключи для дверных замков – 1-2 комплекта.
Мы предлагаем широкую вариативность исполнения фасадных и задних дверей, боковых панелей и крыш шкафов: одно- и двустворчатые, глухие и смотровые двери, панели и крыши с жалюзи, с вырезами и предустановленными сальниками, с вентиляционными устройствами и устройствами обогрева.
Мы рассмотрим запрос в самое кратчайшее время и наш менеджер свяжется с Вами для уточнения информации и предоставления коммерческого предложения.
Вы также можете приложить готовую схему расстановки шкафов. Это очень удобно!
