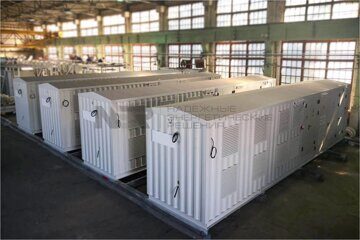

Новая партия БМИУ 01.02.2019 10:36Завершены работы по проектированию и производству еще четырех блочно-модульных инверторных установок (БМИУ). Такие модульные инверторные станции предназначены для получения электроэнергии от солнечных панелей и устанавливаются на солнечных электростанциях мощностью от 15 МВт.

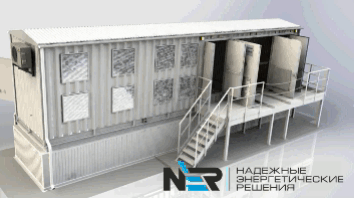

Инверторные станции размещены в утепленных контейнерах и имеют антивандальное исполнение: цельносварная конструкция, металлический профилированный каркас обшит стальным гофролистом толщиной 1,5 мм, толщина утеплителя из негорючей минеральной ваты составляет 100 мм. Габаритные размеры каждого модульного контейнера составляют 12,2х2,34х3,2 м. Двускатная стационарная крыша оснащена системой водослива с обогревом, а также имеет полную обварку по периметру, обеспечивающую исключительную гидроизоляцию. Разборные комплекты площадок техобслуживания монтируются непосредственно на территории солнечной электростанции на месте будущей эксплуатации контейнеров.
Контейнерные инверторные станции для СЭС имеют полную заводскую степень готовности и оснащены всем необходимым энергетическим оборудованием для преобразования солнечной энергии в электрическую. В модульных станциях в заводских условиях установлены системы основного и аварийного освещения с использованием светодиодных промышленных светильников серии Lightner Max, система отопления, вентиляции и кондиционирования, система фильтрации G3. Также контейнеры оснащены ОПС на базе оборудования «Болид» и системой аэрозольного пожаротушения.

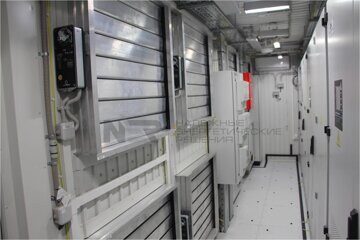

Контейнеры инверторных станций СЭС конструктивно состоят из трех отсеков. Отсек инверторов, несмотря на компактные размеры БМИУ, оснащен четырьмя инверторами мощностью 750 кВт каждый. Внутренние габаритные размеры отсека позволяют применять инверторы разных производителей, например инверторы Huawei. В отсеке реализован съемный фальшпол высотой 400 мм. Также здесь размещены щит учета, щит собственных нужд здания (ШСН), шкаф ШОПС и шкаф ППУ. В отсеке УВН размещен моноблок 10 кВ и шкаф телемеханики. Для удобства обслуживания в трансформаторном отсеке размещены ворота с двух противоположных сторон контейнера. В отсеке реализована система контроля температуры, система вентиляции (состоит из клапанов с обогревом и вентиляторов для отвода избыточного тепла), система отопления (применяется во время отключения трансформатора), а также автоматическая система аэрозольного пожаротушения.

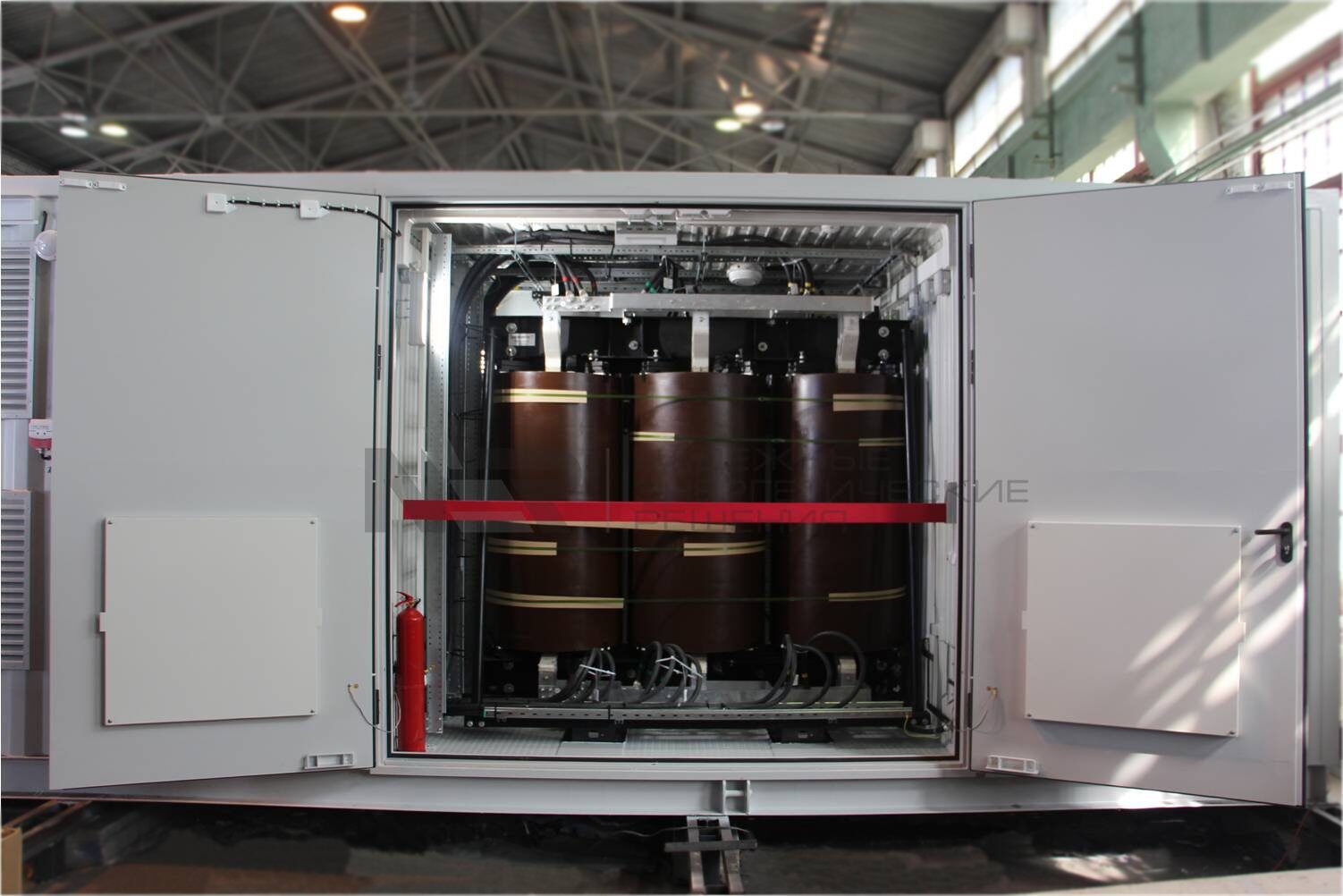

Подключение к трансформатору четырех инверторов осуществлено кабелями с сечением 240 мм, размещенными в специально сконструированной лоточной трассе. В трансформаторном отсеке в заводских условиях установлен сухой трансформатор мощностью 3200 кВа 10/0,35 и весом 7 тонн. Вес каждого контейнера инверторной станции в оснащенном состоянии с оборудованием составляет 25 т.

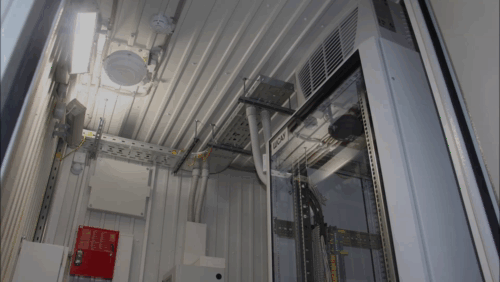

Это не первый наш опыт производства оборудования для объектов зеленой энергии (Green Power) и мы гордимся нашим вкладом в область развития альтернативной энергетики и экологии. Посмотрите 3D панораму контейнера инверторной станции прямо на нашем сайте. Программа позволяет рассмотреть модульное здание в деталях как с использованием очков дополненной реальности, так и без применения спецсредств.
